d&b audiotechnik na lodowisku



Modernizacja systemu nagłośnieniowemu w katowickiej Satelicie nie tylko poprawiła jakość dźwięku, ale także odciążyła dach lodowiska.



Katowicka Satelita z nowym nagłośnieniem



Piłka nożna, koszykówka, siatkówka i piłka ręczna (od wielkiej imprezy do wielkiej imprezy) to dyscypliny drużynowe, które wciąż nieprzerwanie wiodą prym pod względem zainteresowania i ilości kibiców. Z całą pewnością jednym z najbardziej niedocenianych sportów i wciąż zbyt mało popularnych jest hokej. To dziwi, szczególnie, że to właśnie tutaj mają miejsce niezwykle dynamiczne mecze, widowiskowe bramki, a nawet zacięte bójki, których próżno szukać w tych „najpopularniejszych” sportach.

Na szczęście hokej regularnie zyskuje nową widownię, przestając być tylko sportem dla wybranych. Wraz z pojawieniem się sukcesów, kibiców i sponsorów modernizowane są również lodowiska na których odbywają się mecze Polskiej Hokej Ligi.

Jednym z najnowszych przykładów takiego obiektu jest, przylegające do słynnego, katowickiego Spodka, lodowisko, na którym odbywają się nie tylko domowe mecze drużyny Tauron KH GKS Katowice, ale także treningi i atrakcje dla dzieci i młodzieży. Obiekt został niedawno wyposażony w nowoczesny system nagłośnieniowy marki d&b audiotechnik, umożliwiający realizację podstawowych zadań lodowiska ale również wielu innych.

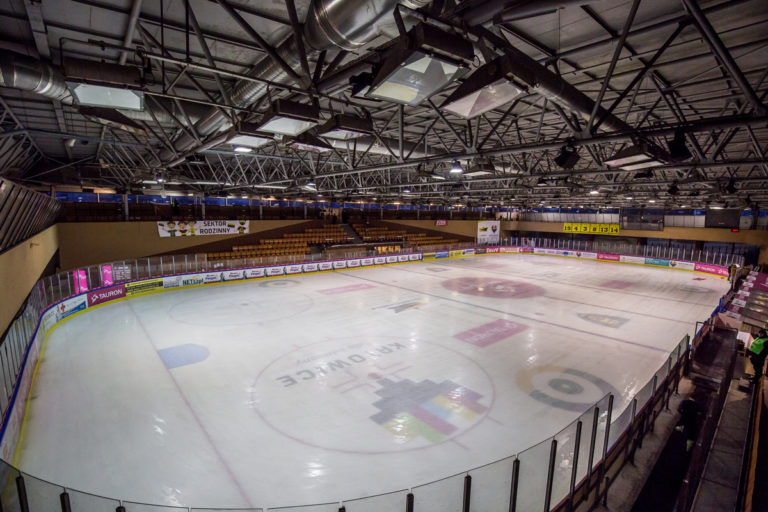

Cały kompleks Spodka został oddany do użytku w 1971 roku, ale ciekawostką jest fakt, że już dwa lata wcześniej swoje funkcjonowanie rozpoczęła właśnie przylegająca do niego hala lodowa, w której znajduje się tafla lodowa o rozmiarach 60x30 metrów i widownia, mogąca pomieścić 1200 kibiców.

W maju 2016 roku zarządzaniem Międzynarodowym Centrum Kongresowym oraz kompleksem Spodka zajęła się powołana do tego celu spółka celowa PTWP Event Center, która, zgodnie z umową, zajmuje się zarządzaniem tymi przestrzeniami przez piętnaście lat. Mowa tutaj przede wszystkim o efektywnym poszukiwaniu klientów, którzy będą chcieli zorganizować w katowickim obiekcie swoje wydarzenia.



Do nagłośnienia lodowiska zastosowano szesnaście szerokopasmowych zestawów głośnikowych d&b audiotechnik Yi10P WR oraz dwadzieścia cztery zestawy d&b audiotechnik E6 WR.



Spodek to nie tylko główna hala widowiskowo-sportowa, w której odbywają się koncerty, duże targi, imprezy wystawiennicze, kongresy, produkcje telewizyjne czy największe wydarzenia sportowe. To również wspomniane już lodowisko, sala gimnastyczna, siłownia i basen. Te przestrzenie na co dzień służą nie tylko sportowcom, ale także mieszkańcom Katowic i okolic ponieważ bardzo ważnym elementem działalności obiektów jest zapewnienie właśnie szerokiej oferty rekreacyjnej dla nich. W sezonie zimowym od września do kwietnia  lodowisko odwiedza średnio 40 000 gości ponieważ przestrzeń udostępniana jest również dla dzieci i młodzieży. Ponadto odbywają się tutaj treningi uczniów pobliskich szkół czy nauka jazdy na łyżwach, a także, w każdy weekend, organizowane jest tutaj „Disco na lodowisku”. Oczywiście, aby wszystkie te aktywności mogły być realizowane, konieczny jest odpowiedni sprzęt, w tym również nagłośnieniowy. Jego ostatnia modyfikacja odbyła się równo dziesięć lat temu, kiedy miasto, będące wciąż właścicielem wszystkich obiektów, zainstalowało nowe nagłośnienie zarówno w hali głównej, jak i na lodowisku. Jednak ze względu na trudne warunki panujące w hali lodowej, a więc niską temperaturę i wysoką wilgotność część głośników przestała działać, a znaczna część urządzeń i przyłączy uległa korozji. Na początku podjęto próbę znalezienia przedstawicielstwa producenta pracujących tutaj przez ten czas głośników. Okazało się jednak, że firma wyprowadziła się z Polski, nie ma części zamiennych i serwis nie będzie możliwy. Podjęto zatem rozmowy z miastem, które jest odpowiedzialne za utrzymanie i modernizacje obiektów o nowym systemie nagłośnieniowym. Aby wybrać najlepsze rozwiązanie dla tej przestrzeni, pracownicy firmy PTWP Event Center odwiedzili kilka obiektów sportowych, aby wnikliwie zapoznać się z pracującymi tam systemami. Najważniejszym wymogiem stawianym przed nowym systemem nagłośnieniowym była czytelność mowy oraz to, aby wszyscy kibice dobrze słyszeli podawane w trakcie meczu informacje, komunikaty. Jest to kluczowe np. w trakcie zawodów łyżwiarstwa figurowego którym towarzyszy ciągły komentarz. Oczywiście w drugiej kolejności istotne były również możliwości odtwarzania muzyki, jednak jest ona tylko dodatkiem w trakcie odbywających się tutaj zawodów i najważniejsza była właśnie transmisja mowy.

Na podstawie obserwacji tych parametrów, zostały przygotowane wymagania przetargowe. Przetarg wygrała firma Konsbud Audio, która zajęła się realizacją całego nagłośnienia na lodowisku. Ponieważ instalacja zakończyła się przed samym szczytem COP24 organizowanym w Katowicach, system został po raz pierwszy uruchomiony dopiero w trakcie meczu TAURON  KH GKS Katowice 15 stycznia tego roku.



d&b audiotechnik E6.



System rozproszony

Aby osiągnąć odpowiedni efekt, a więc przede wszystkim wspominaną wcześniej czytelność mowy oraz odpowiednie pokrycie zdecydowano się, że w trudnej akustycznie hali, gdzie jest bardzo dużo odbić najlepszym rozwiązaniem będzie instalacja wielu, mniejszych głośników oraz podział całego obiektu na strefy. Cały system podzielony został na pięć stref: płyta główna, trybuny dolne, trybuny górne, strefa VIP i strefa dla dziennikarzy. Każda strefa ma możliwość niezależnego sterowania głośnością oraz włączania i wyłączania. Dzięki temu, w przypadku gdy jedna z trybun nie jest obsadzona, można wyłączyć jej nagłośnienie, eliminując ilość odbić od pustych krzesełek i tym samym poprawiając czytelność w całej sali.

Najwięcej kolumn jest oczywiście skierowanych w stronę trybun, gdzie zasiadają widzowie. Łącznie zamontowano ich tutaj czterdzieści: szesnaście szerokopasmowych zestawów głośnikowych d&b audiotechnik Yi10P WR oraz dwadzieścia cztery zestawy d&b audiotechnik E6 WR. Są one podwieszone zarówno pod dachem, nad taflą lodowiska jak i na ścianach np. przy loży VIP.

Sam proces instalacji wszystkich kolumn nie był zadaniem łatwym, ponieważ wszystkie prace przygotowawcze były prowadzone przy zamrożonym lodowisku, natomiast po jego rozmrożeniu na instalację głośników było zaledwie dziesięć dni.

Co ważne, dzięki instalacji nowego systemu udało się również znacząco odciążyć konstrukcję dachu. Wcześniej nad lodowiskiem zainstalowanych było 16 kolumn , każda ważąca  ponad  75kg. Teraz zostały one zastąpione głośnikami o wadze zaledwie 18kg, a w przypadku modelu E6 WR zaledwie 5kg.



Do zasilania głośników zastosowano wzmacniacze sieciowe d&b audiotechnik 30D, sygnał do nich trafia z interfejsu d&b audiotechnik
DS10 za pomocą połączeń AES/EBU.



Z lodu w sieć

Pod trybuną zachodnią, gdzie zlokalizowana jest główna reżyserka, zainstalowano konsoletę Allen&Heath SQ-5. Ze względu na znaczne odległości między reżyserką,  gdzie znajduje się konsoleta, a pomieszczeniem, w którym są zainstalowane wzmacniacze, transmisja sygnału odbywa się z wykorzystaniem sieci Dante. Sygnały z konsolety Allen&Heath SQ-5 są przesyłane za pomocą sieci Dante do interfejsu d&b audiotechnik DS10, a dalej przy pomocy połączeń AES/EBU do wzmacniaczy. SQ-5 współpracuje ze stagerackiem AB168, który może być wpięty w trzech różnych lokalizacjach, ponieważ w ramach modernizacji zdecydowano się przygotować w różnych miejscach hali nieco więcej przyłączy niż miało to miejsce wcześniej. Dzięki temu w zależności od potrzeb produkcji, dźwięk można realizować z różnych miejsc. W wielu wypadkach, wyeliminowano konieczność rozkładania dodatkowych kabli czy przepinania się dla potrzeb konkretnych wydarzeń.



Pod trybuną zachodnią zlokalizowana jest główna reżyserka, w której zainstalowano konsoletę Allen&Heath SQ-5 zaopatrzoną w kartę Dante i współpracującą ze stagerackiem AB168.



Odsłuch w reżyserce umożliwia para monitorów Genelec 8030 CPM. Do konsolety podpięty jest  mikrofon Audio-Technica PRO49QL na gęsiej szyi, wpięty do bazy AT8615RS, 4 mikrofony Shure QLXD, wykorzystywane przez komentatorów, konferansjerów itp. Dodatkowo w reżyserce zlokalizowano również odtwarzacz CD Tascam CD-200SB z którego w trakcie rozgrywek może być odtwarzana muzyka czy jingle. Zestawy głośnikowe są zasilane z pomocą czterech wzmacniaczy mocy d&b audiotechnik 30D. Dzięki możliwości pracy w sieci, zarówno sterowanie pracą wzmacniaczy oraz konsolety audio, zmiana ich parametrów jak i diagnostyka całego systemu odbywa się w sposób zdalny z poziomu centralnego komputera sterującego lub przy pomocy tabletu, dzięki czemu realizator może wyjść z kabiny i przeprowadzić realizację praktycznie z dowolnego miejsca hali. Za nieprzerwaną transmisję są odpowiedzialne trzy access pointy.



Podsumowanie

Instalacja nagłośnienia w hali lodowej nie była zadaniem łatwym. Po pierwsze musiała ona posiadać odpowiednią moc, tak aby dało się przebić przez tłumy rozentuzjazmowanych kibiców i głośny doping, ale co najważniejsze musiała również zostać zaprojektowane w taki sposób, aby zapewnić odpowiednią czytelność i pokrycie w obrębie całej nagłaśnianej przestrzeni. Zastosowane na „spodkowym” lodowisku rozwiązania pokazują jednak, że da się sprostać wszystkim tym wyzwaniom, dzięki czemu ponad 1200 kibiców może teraz już nie tylko słyszeć głośne gol, ale także autora bramki oraz wszystkie inne ważne dla przebiegu rozgrywki informacje.





Tekst i zdjęcia:

Łukasz Kornafel

Muzyka i Technologia

To tylko fragment artykułu. Ten i wiele innych artykułów w całości przeczytasz w magazynie
Muzyka i Technologia
4/ 2019


PRODUCENT: d&b audiotechnik - www.dbaudio.com

DYSTRYBUTOR:Konsbud Audio - www.konsbud-audio.pl
